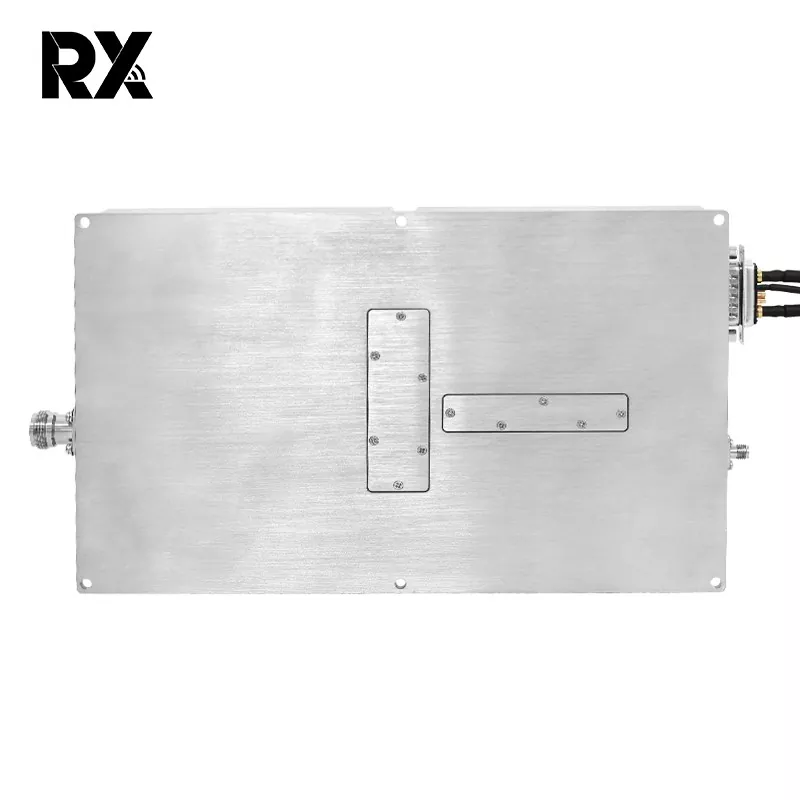

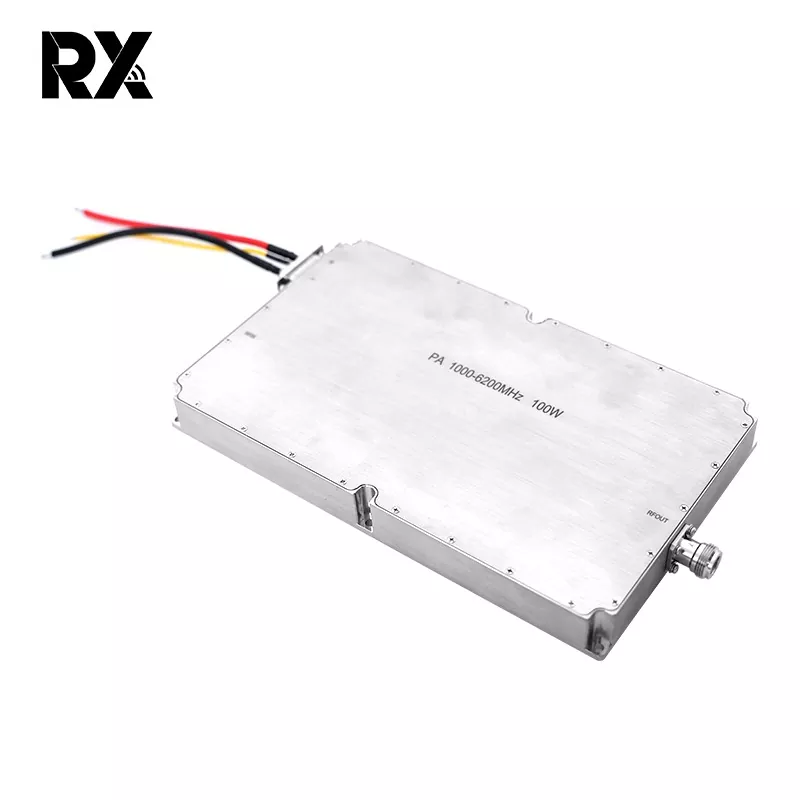

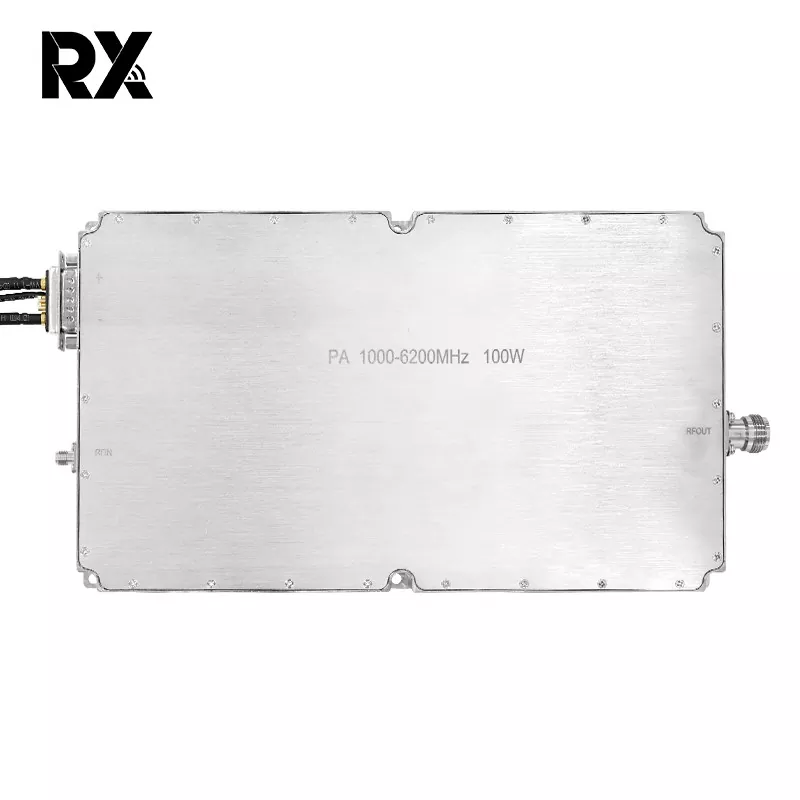

Ultrabreitbandiger 100-W-Leistungsverstärker mit 1000–6000 MHz

Der Ultrabreitband-Leistungsverstärker mit 1000–6000 MHz und 100 W ist ein HF-Modul. Ein einzelnes Modul kann 1–6 GHz abdecken, wodurch herkömmliche Multiband-Schaltkreise überflüssig werden und die Systemgröße und -komplexität erheblich reduziert wird. Geeignet für Szenarien mit Frequenzagilität, Frequenzsprung oder Breitbandinterferenz.

Anfrage absenden

Produktbeschreibung

Ultrabreitbandiger 100-W-Leistungsverstärker mit 1000–6000 MHz

Dieses Modul nutzt die GaN-Technologie und erreicht bei einer entsprechenden Leistung von 100 W eine um 30 % geringere Wärmeableitung als LDMOS, wodurch eine wirklich hohe Leistung und eine geringe Wärmeableitung erreicht werden, wodurch die Lebensdauer des Moduls verlängert wird. Darüber hinaus haben wir der Leiterplatte Temperaturschutz, Lastschutz, Überspannungsschutz und Übersteuerungsschutz hinzugefügt, wodurch externe Schutzfunktionen überflüssig werden und die Betriebseffizienz erheblich gesteigert wird.

Im Gegensatz zu herkömmlichen Schmalbandfrequenzen erfordert Ultrabreitband (1000–6000 MHz) höhere technische und Komponentenqualitätsstandards, um seine Ultrabreitband-, Hochleistungs- und Hochzuverlässigkeitseigenschaften zu erreichen. Der Ultrabreitband-Leistungsverstärker mit 1000–6000 MHz und 100 W hat hervorragende Leistung in der modernen Multiband-Kommunikation, bei EMV-Tests, in der elektronischen Kriegsführung und in Anti-Drohnen-Systemen bewiesen.

Spezifikation des 1000–6200 MHz 100 W Leistungsverstärkers (TC = 25 ℃)

NEIN.	Beschreibung	Symbol	Min	Typ		Max	Einheit	Bemerkung
1.	Betriebsfrequenz	BW	1000			6200	MHz
2.	Eingangsleistung	Stift		2			dBm
3.	Ausgangsleistung CW	Psat	50.5	51		52.5	dBm	Kontinuierliche Welle
4.	Kraftgewinn	GP	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Ebenheit der Leistungsverstärkung	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Eingangsrückflussdämpfung	S11		-15			dB
7.	Betriebsspannung	Vdc	28	28		32	V
8.	Aktueller Verbrauch	A		17		21.5	A	@ Schmollmund=110~180W
9.	HF-Anschlusseingang		SMA, weiblich

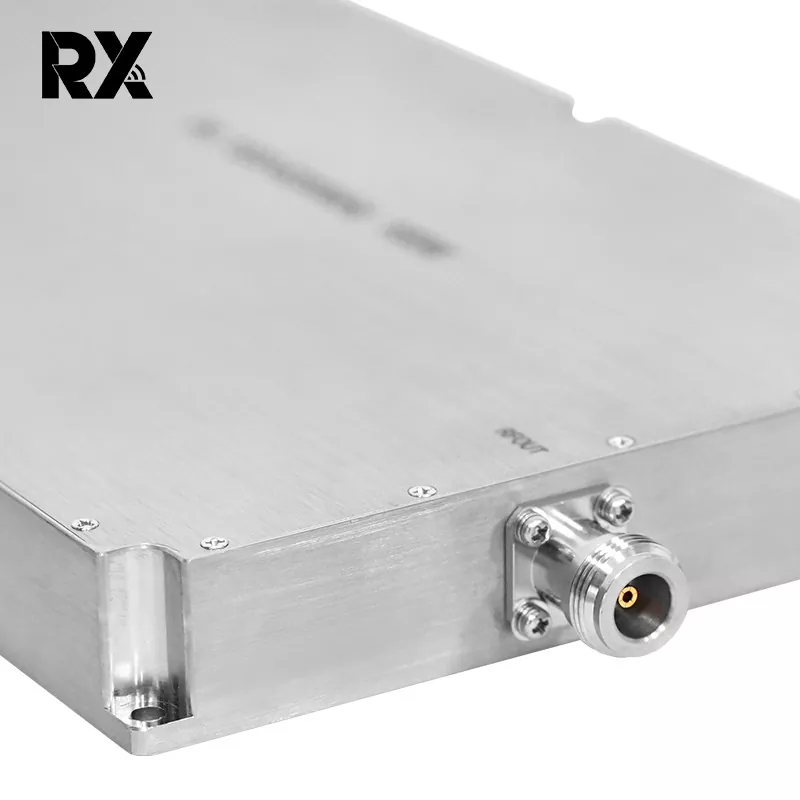

10.	HF-Anschlussausgang		N, weiblich
11.	Gewicht			1.9		2	kg
12.	LängeBreiteHöhe		25015025			mm
13.	Maximale Eingangsleistung	PinMax	≤10			dBm

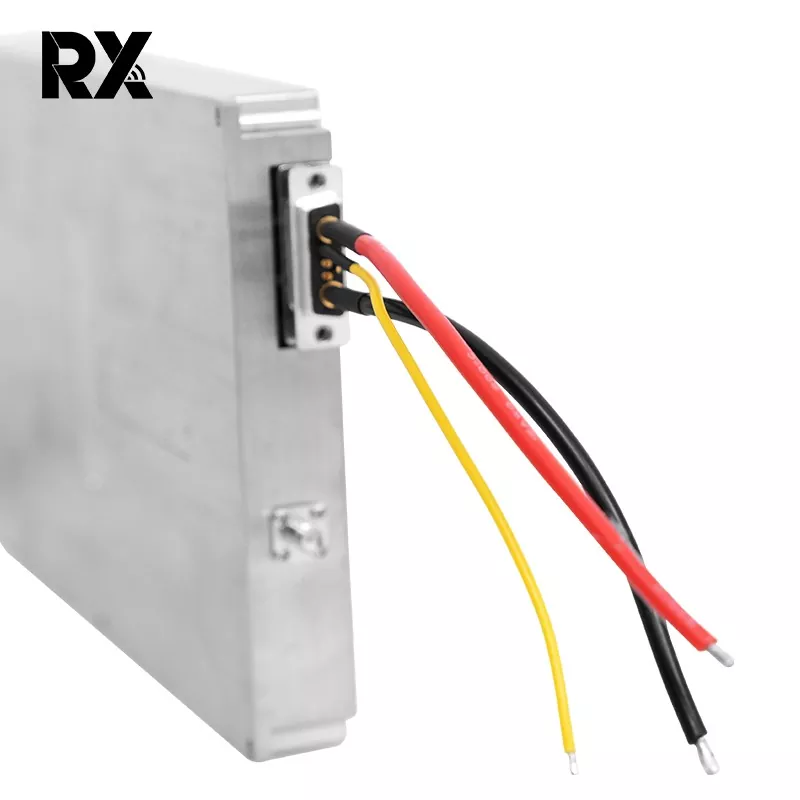

14.	Schnittstellendefinition (7W2 weiblich)	VDD	A1		28Vdc
		GND	A2		Boden
		Überstromschutz	2		Normalbetrieb: 0V Überstromschutz: +5V			Überstromschutz bei 25 A
		Übertemperaturschutz	2		Normalbetrieb: 0V Übertemperaturschutz: +5V			Übertemperatur
		Aktivieren	3		5V~Vdd:EIN 0V:AUS			Schutz bei 100℃
		GND	4		Boden
		Zustand	5		Normalbetrieb: 0V Zustandsschutz: +5V
