Was sind die Hauptfunktionen von Zirkulatoren in Drohnen-Signalstörsendern?

Zirkulatoren spielen in Drohnen-Signalstörsendern eine entscheidende Rolle und sorgen für eine effiziente Signalübertragung, Isolierung und den Schutz empfindlicher HF-Komponenten. Hier sind ihre Hauptfunktionen:

1. Signalrichtungssteuerung (Isolation)

(1) Zirkulatoren sind nicht reziproke Geräte, die Signale in einem festen Schleifenpfad weiterleiten (z. B. Port 1 → Port 2 → Port 3 → Port 1).

(1) Zirkulatoren sind nicht reziproke Geräte, die Signale in einem festen Schleifenpfad weiterleiten (z. B. Port 1 → Port 2 → Port 3 → Port 1).

Warum sind Umwälzpumpen wichtig?

(1) Hochleistungsstörsender erzeugen starke HF-Signale, die zurückreflektiert und den Sender beschädigen können.

(2) Zirkulatoren leiten die reflektierte Energie an eine Dummy-Last (Anschluss 3) statt an den Verstärker um und erhöhen so die Robustheit des Systems.

3. Mehrkanal-Signalmanagement

(2) Wird in MIMO-Störsendern (Multiple Input Multiple Output) verwendet, um die komplexe Signalweiterleitung zu verwalten.

(2) Kann gleichzeitig verschiedene Kommunikationsverbindungen der Drohne blockieren (z. B. Steuerung, Video, GPS).

4. Frequenzstabilität und Effizienz

(1) Minimiert die Einfügungsdämpfung (weniger als 0,5 dB bei hochwertigen Zirkulatoren) und stellt sicher, dass maximale Leistung die Antenne erreicht.

(2) Unterstützt den Breitbandbetrieb (z. B. 1–6 GHz), der für die Abdeckung verschiedener Drohnenfrequenzen von entscheidender Bedeutung ist.

5. Integration mit anderen Komponenten

(1) Wird oft mit Isolatoren kombiniert, um unerwünschte Reflexionen weiter zu unterdrücken.

(2) Wird in MIMO-Störsendern (Multiple Input Multiple Output) verwendet, um die komplexe Signalweiterleitung zu verwalten.

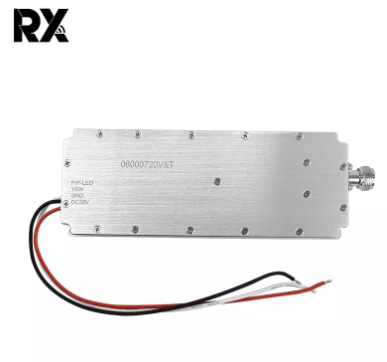

GaN 100W digitales Quellsignalverstärkermodul mit Kreisschutz

Warum sind Umwälzpumpen wichtig?

Ohne Zirkulatoren treten bei Störsendern folgende Probleme auf:

❌ Signalrückkopplung stört die Übertragung

❌ Verstärker brennen aufgrund der reflektierten Leistung durch

❌ Energieverlust führt zu einer verringerten Störreichweite

Beispiel: In einem 10-Kanal-Drohnenstörsender sorgt ein Zirkulator dafür, dass jeder Kanal unabhängig und ohne Übersprechen arbeitet, was die Zuverlässigkeit für den Schutz militärischer oder kritischer Infrastrukturen verbessert.

Für eine optimale Leistung sollte der Zirkulator in einem Störsender Folgendes haben:

✔ Hohe Isolation (>20 dB)

✔ Niedriges VSWR (<1,5:1)

✔ Thermische Stabilität (für den Einsatz im Freien)
