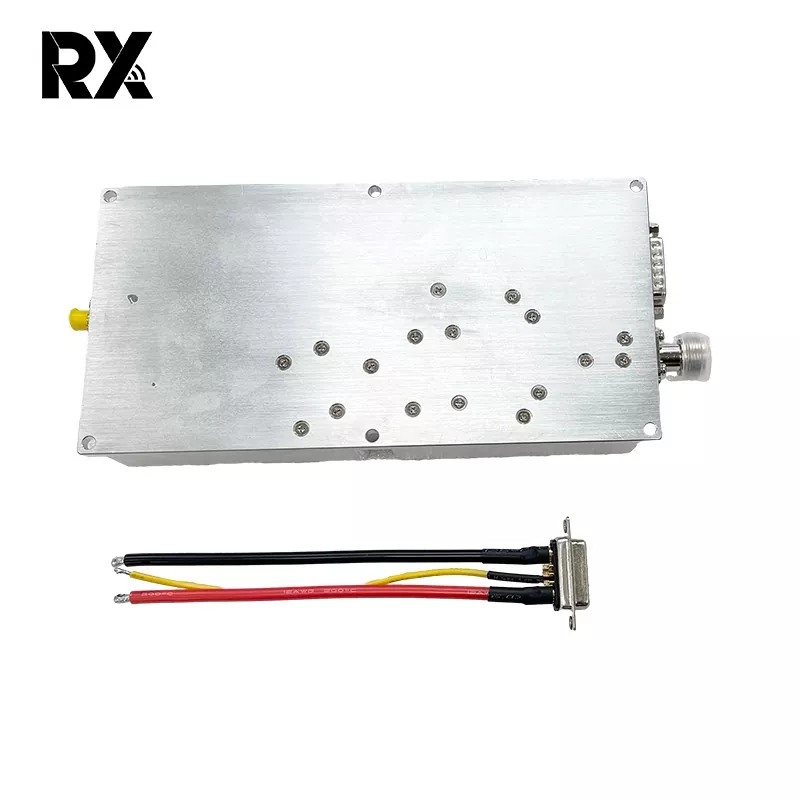

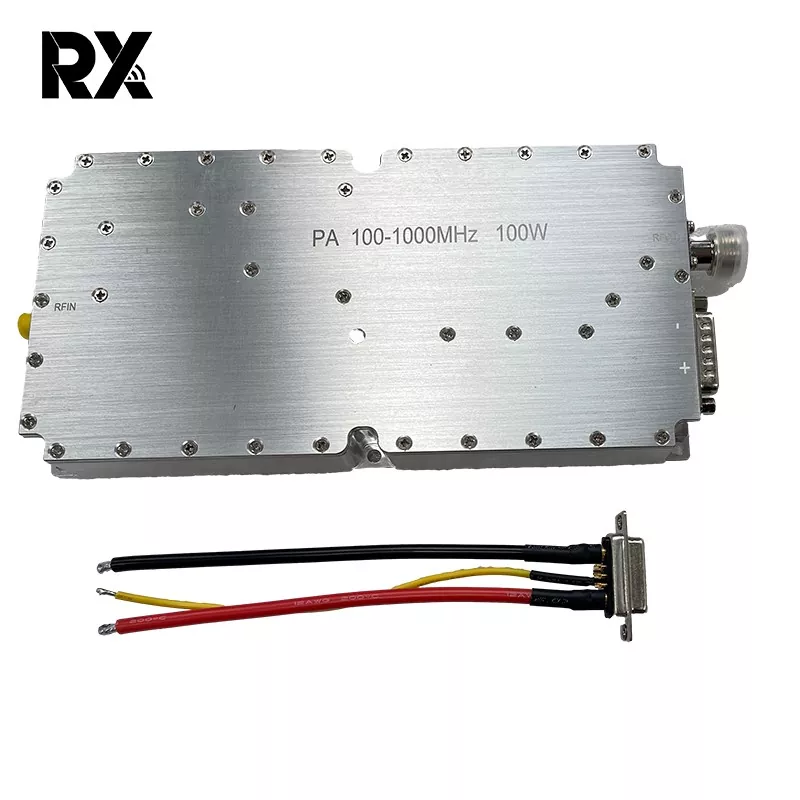

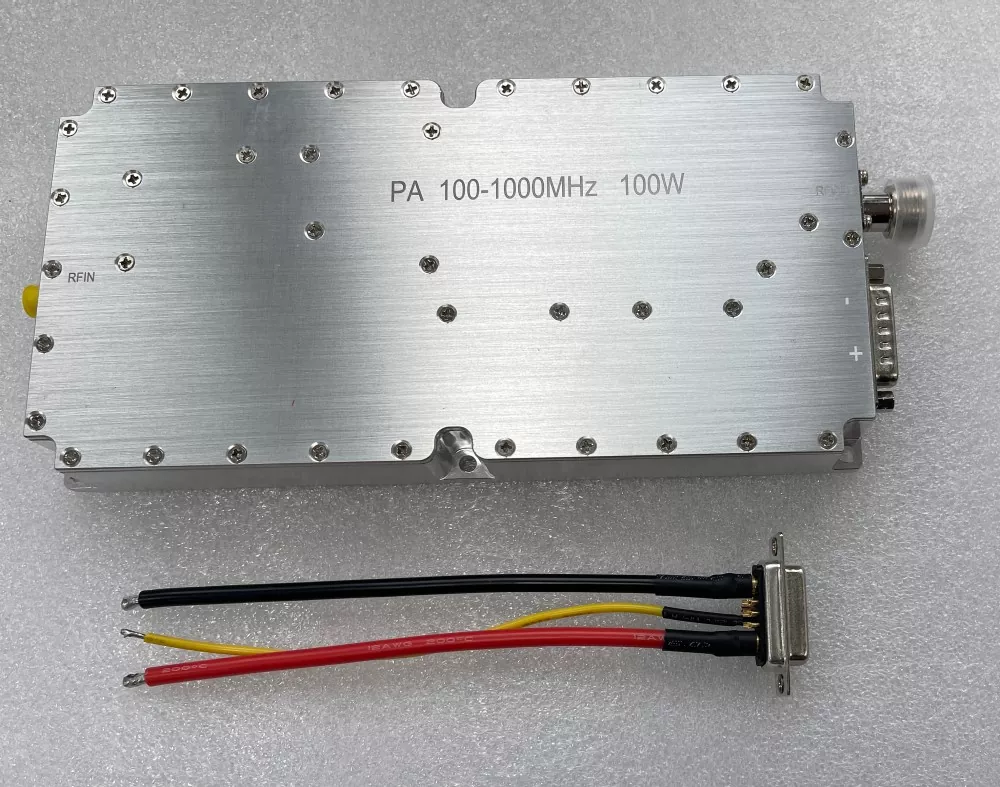

Hochleistungs-Breitband-Leistungsverstärker mit 100 W und 100–1000 MHz

Vorteile

1. Breitband

Ein einzelner Verstärker kann die VHF/UHF/L-Bänder von 100 MHz bis 1 GHz ohne Segmentumschaltung oder Modulaustausch abdecken, was die Systemverbindungen erheblich vereinfacht und die Anzahl der Antennen/Filter reduziert.

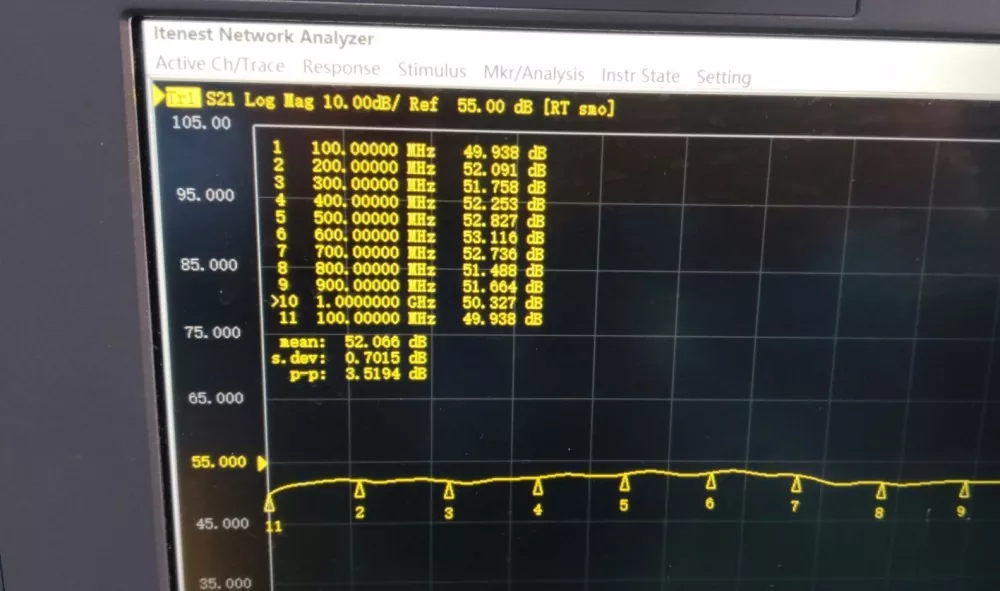

Die Inband-Verstärkungsflachheit beträgt im Allgemeinen ≤ ±0,5 dB~±2 dB, mit geringer Gruppenverzögerungswelligkeit, geeignet für Breitband-OFDM, Frequenzsprung oder digitale Modulationssignale.

2. Hohe Leistung und hoher Wirkungsgrad

Die kontinuierliche Sättigungsleistung von 50 dBm (typischerweise 100 W) bietet ausreichend Spielraum für die Kommunikation über große Entfernungen, elektronische Störungen und EMV-Strahlung.

Der 100-W-100-1000-MHz-Breitband-Leistungsverstärker nutzt die LDMOS-Technologie, ist ausgereifter und stabiler und erreicht einen Drain-Added-Wirkungsgrad von 45 % bis 55 %. LDMOS zeichnet sich außerdem durch eine höhere Toleranz gegenüber hohen und niedrigen Temperaturen aus, wodurch der Verstärker besser an extreme Wetterbedingungen angepasst werden kann.

3. Umfassender Selbstschutz und Überwachung

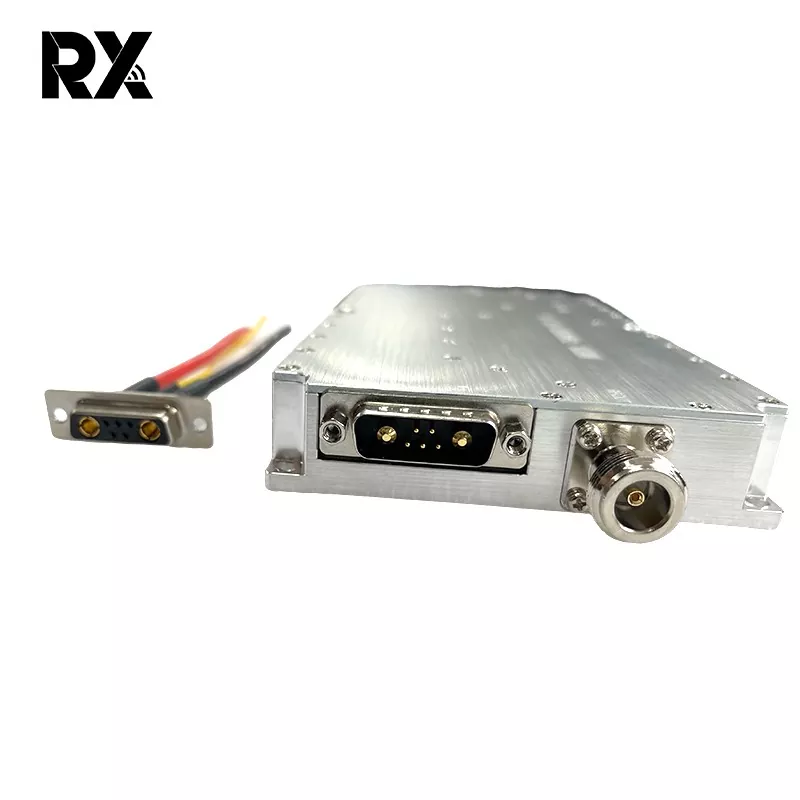

Die 100-W-100-1000-MHz-Version bietet integrierte Temperatur-, Überspannungs-, Überstrom- und Rückstromerkennungsfunktionen; Es reduziert automatisch die Leistung oder schaltet sich ab, wenn die Substrattemperatur zu hoch ist, die Versorgungsspannung zu hoch ist oder das VSWR abnormal ist. Der Status kann über die RS-232/485-Schnittstelle gemeldet werden, was einen hochzuverlässigen Betrieb rund um die Uhr gewährleistet.

4. Breites Anwendungsspektrum

Dieselbe Hardware kann für Gegensprechanlagen für die öffentliche Sicherheit, UHF-RFID, drahtlose Bildübertragung, Mobilfunk-Mikrobasisstationen, intelligente Messgeräte, Drohnendatenverbindungen, Signalabschirmung usw. verwendet werden.

Hauptspezifikation
