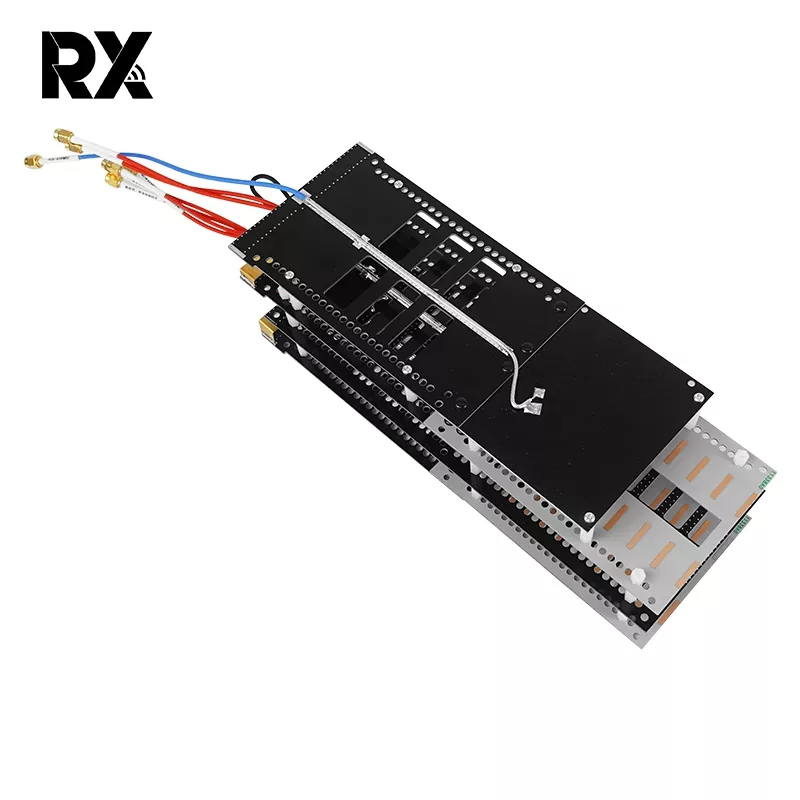

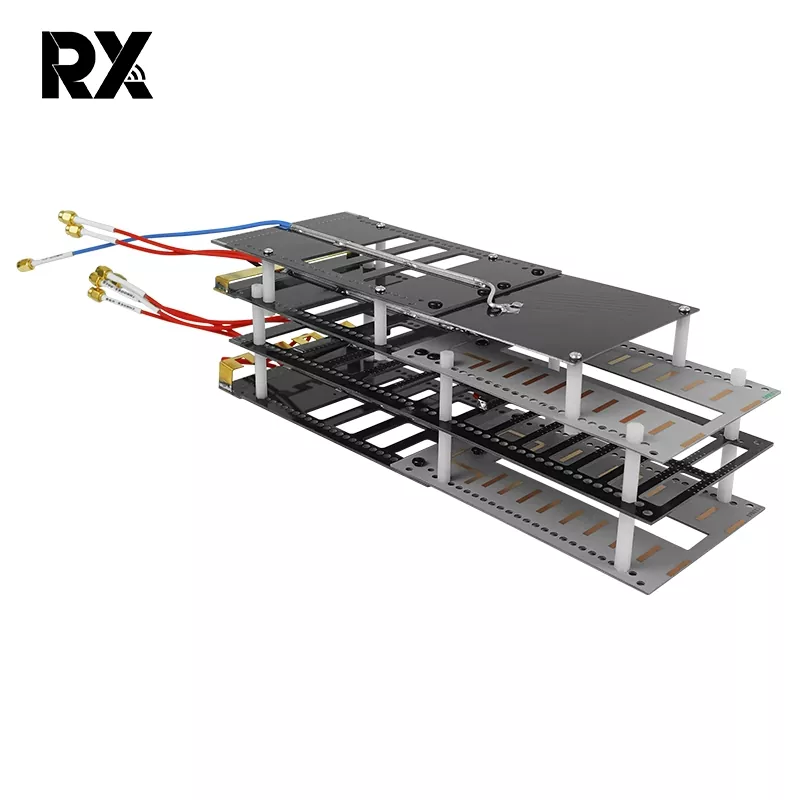

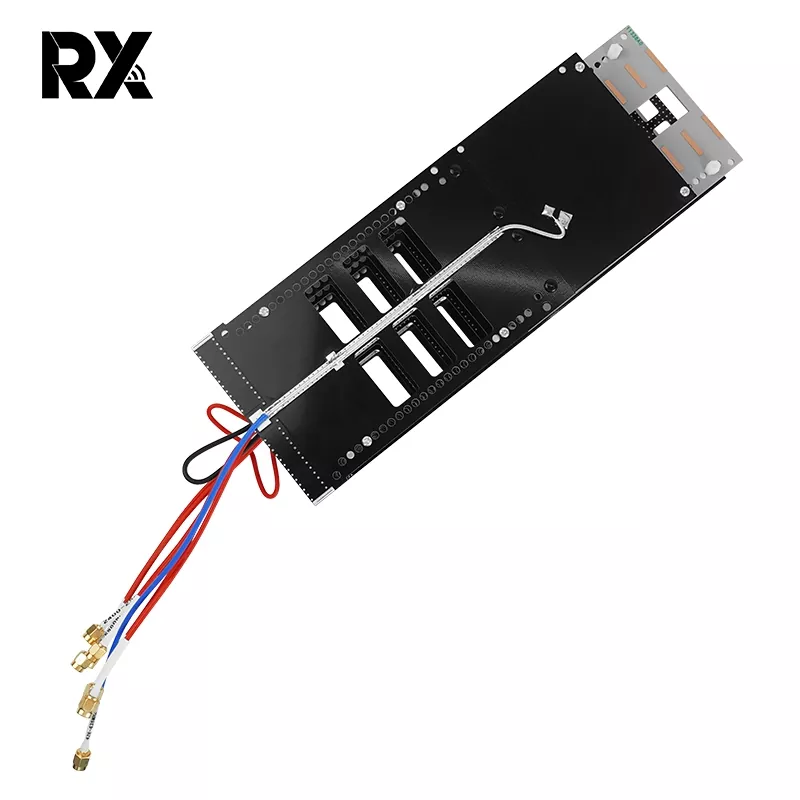

7-Band-Kombinations-PCB-Antenne mit hoher Verstärkung

Die High-Gain-7-Band-Kombinations-PCB-Antenne ist eine innovative Antenne, die fortschrittliche Technologie mit überlegener Leistung der Firma TeXin kombiniert. Es integriert sieben verschiedene Kommunikationsbänder auf einer Leiterplatte und ermöglicht so eine effiziente Multiband-Kommunikation. Dank der hohen Verstärkungseigenschaften kann es eine stabile und leistungsstarke Signalunterstützung für verschiedene drahtlose Kommunikationsgeräte bieten.

Anfrage absenden

Produktbeschreibung

Der Produktionsprozess der High-Gain-7-Band-Kombinations-PCB-Antenne ist nach strengen Qualitätsprüfungen und -verifizierungen relativ ausgereift und weist eine hohe Zuverlässigkeit und Stabilität auf. Unter einer Vielzahl komplexer Umgebungsbedingungen wie hoher Temperatur, niedriger Temperatur, Luftfeuchtigkeit usw. kann eine gute Arbeitsleistung aufrechterhalten werden, um die Kontinuität und Stabilität der Kommunikation sicherzustellen.

Darüber hinaus kann die High-Gain-7-Band-Kombinations-PCB-Antenne sieben verschiedene Kommunikationsfrequenzbänder mit breiter Abdeckung unterstützen, einschließlich, aber nicht beschränkt auf häufig verwendete Frequenzbänder für die Mobilkommunikation (z. B. 2G, 3G, 4G, 5G) sowie Teile des IoT und Frequenzbänder privater Netzwerke.

High-Gain-7-Band-Kombinations-PCB-Antenne gemäß Spezifikation

Leistungsparameter
Typ	Frequenz (Maßgeschneidert)	Gewinnen	VSWR	Horizontal Strahlbreite	Vertikal Strahlbreite

433 MHz	428-438 MHz	1 dBi	≤1,5	75-90º	68-80º
900 MHz	803-930 MHz	5 dBi		72-88º	57-74º
1,2G	1160-1280 MHz	8 dBi		62-75º	55-68º
1,4/1,5/1,6G	1160-1620 MHz	8 dBi		55-75º	52-68º
2,4G	2400-2500 MHz	16 dBi		48-58º	27-38º
5,2G	5100-5350 MHz	17 dBi		35-45º	27-38º
5,8G	5700-5900 MHz	17 dBi		35-45º	27-38º

Verhältnis von vorne nach hinten		≥18 dB
Eingangsimpedanz		50Ω
Maximaler Input		50W
Eingangsanschlusstyp		086 Kabel 7 Stück*SMS-J

Mechanischer Parameter

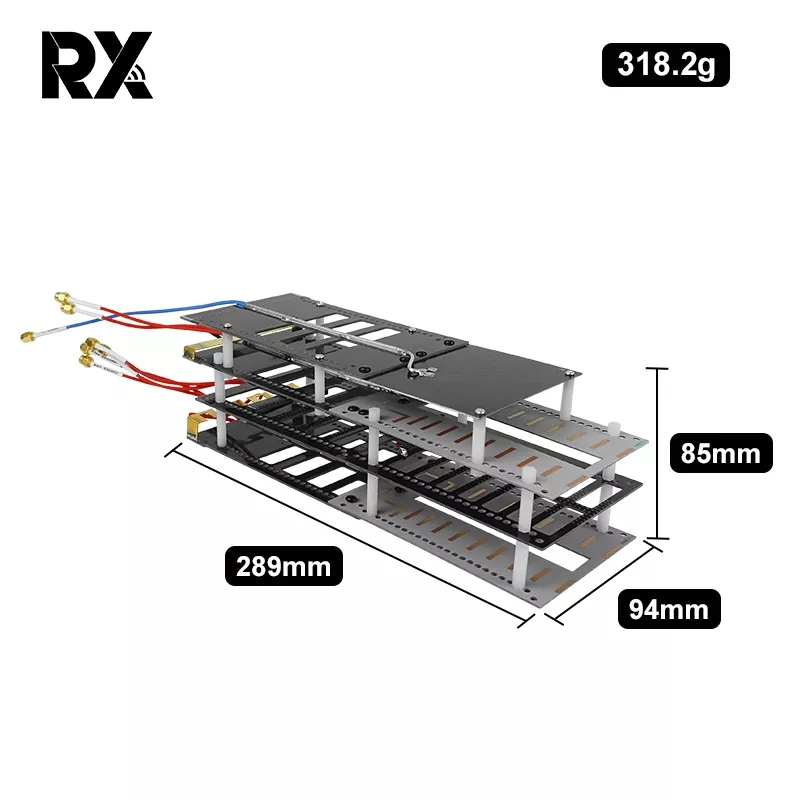

Abmessungen (LBH)		28497,560mm
Antennengewicht (kg)		0,35 kg
Arbeitsfeuchtigkeit (％)		10 % – 95 %
Oberflächenfarbe		Schwarze und graue Farbe
Arbeitstemperatur (ºC)		-40～65 º
