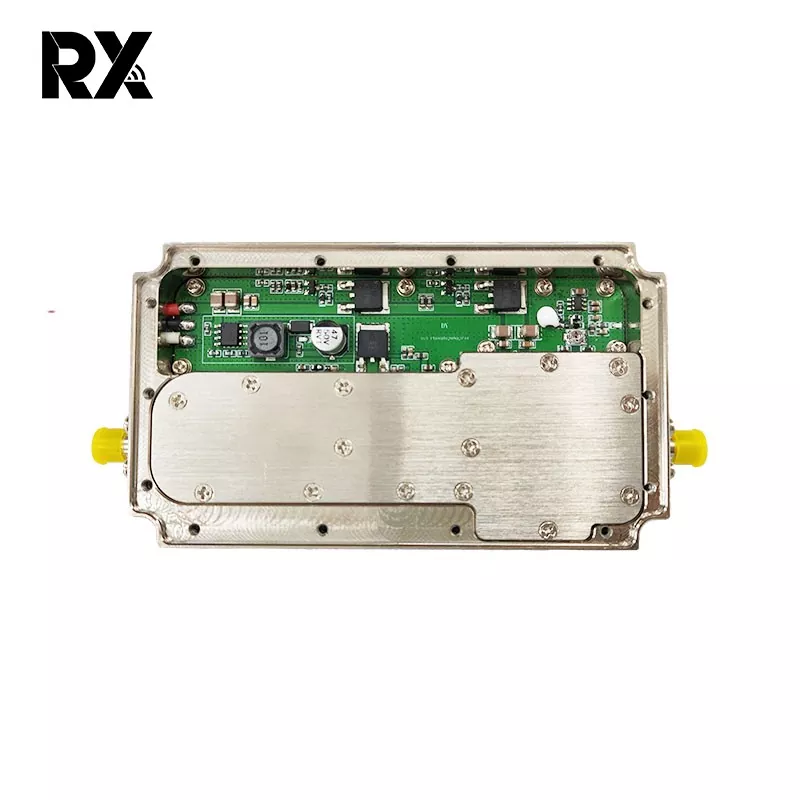

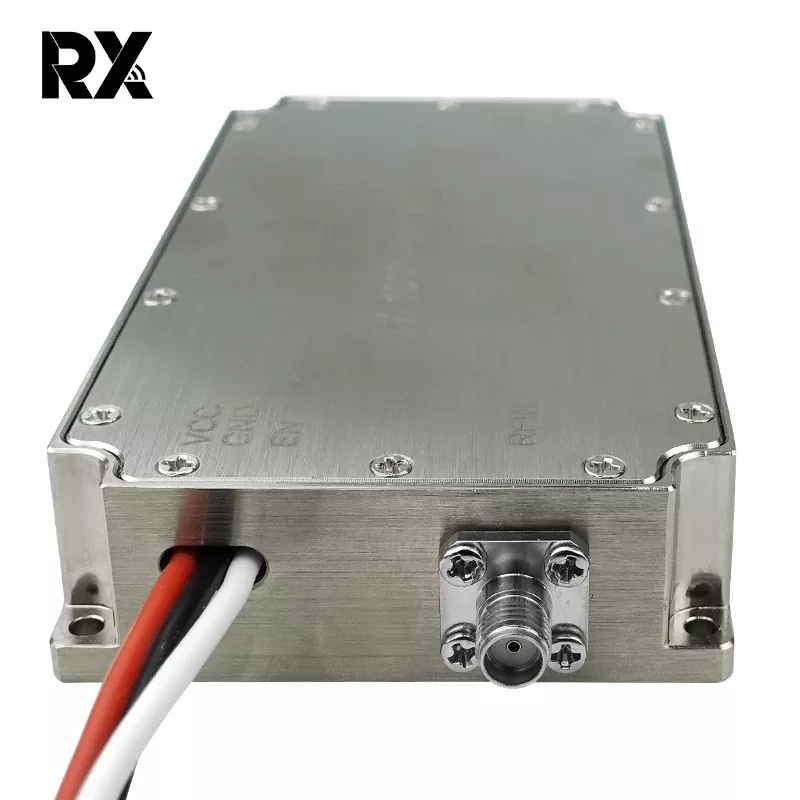

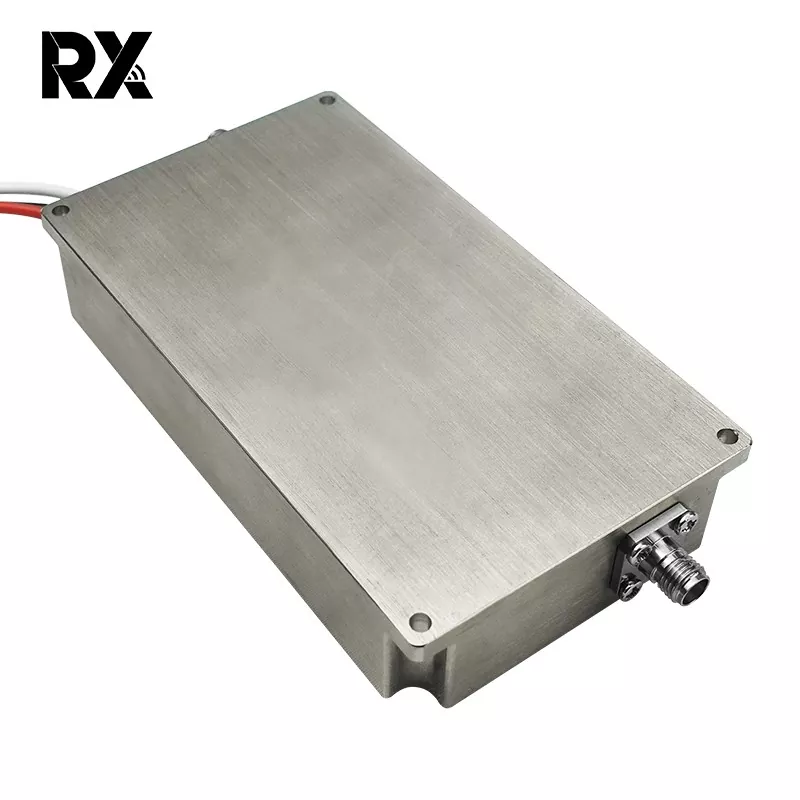

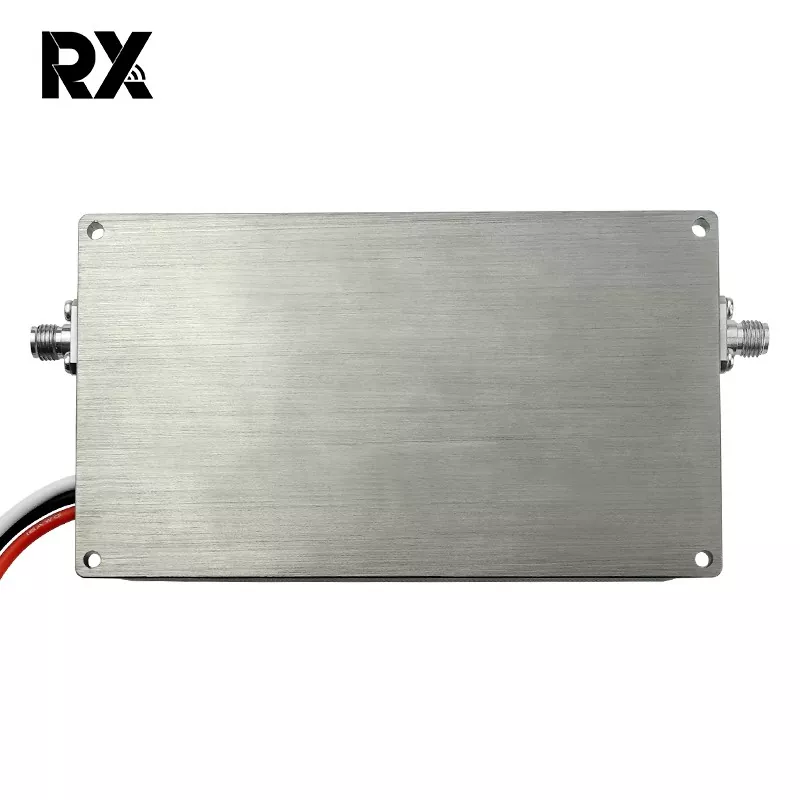

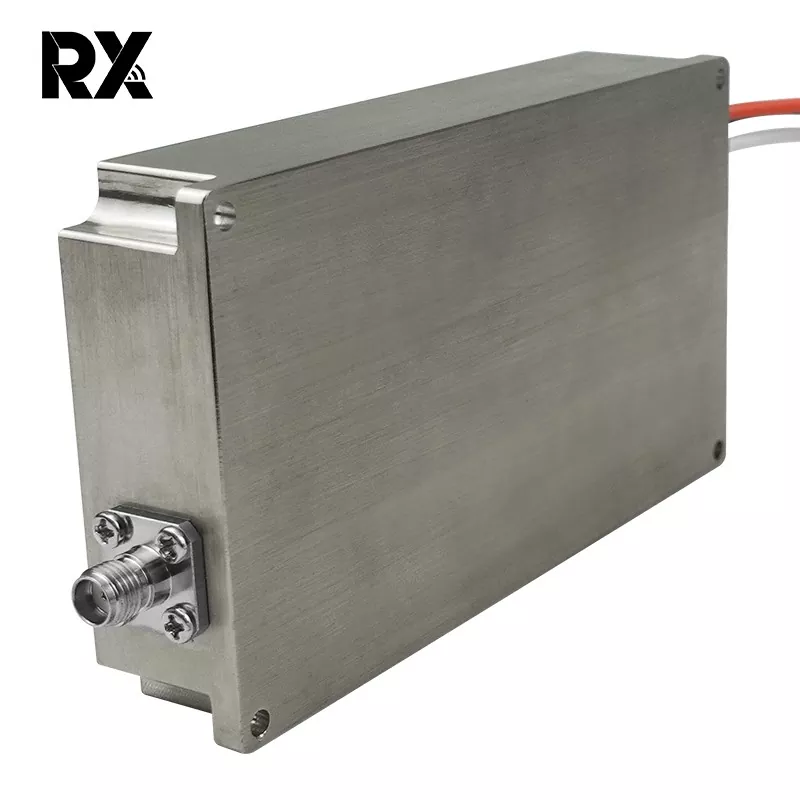

20 W 500–7300 MHz Ultrabreitband-Leistungsverstärker

Dies ist ein 20 W 500–7300 MHz Ultrabreitband-Leistungsverstärker ohne Signalquelle. Es spielt eine entscheidende Rolle bei der Stromverteilung und dem Leitungsschutz innerhalb des Systems. Obwohl es selbst keine Verstärkung liefert, kann es Hochleistungssignale bis zu 20 W innerhalb einer ultrabreiten Bandbreite von 500 MHz bis 7,3 GHz präzise dämpfen, anpassen oder isolieren.

Anfrage absenden

Produktbeschreibung

Hauptvorteile:

Dieser 20-W-Leistungsverstärkerchip mit 500–7300 MHz deckt 500–7300 MHz ab und deckt gleichzeitig L, S, C und einen Teil der X-Bänder ab, sodass mehrere Anwendungen in einem Chip möglich sind. Dadurch wird die Anzahl der Frequenzteilerkomponenten reduziert, wodurch die Größe komprimiert und Kosten gespart werden. Es erleichtert das Umschalten zwischen Interferenzbändern und macht externe Signalquellen und Antennen überflüssig. Ein einzelner Breitbandchip kann Störungen von niedrigen Frequenzen, herkömmlichen Bändern, bis hin zu hohen Frequenzen verarbeiten.

Kernfunktion:

In einer Breitband-Transceiver-Verbindung sichert es die 20-W-Antriebsleistung, die den Grenzwert der vorherigen Stufe überschreitet, auf ein Niveau, das der nachfolgende Chip verarbeiten kann, und verhindert so, dass der nachfolgende LNA/Mischer komprimiert wird oder durchbrennt. Hält einer Momentanleistung von ≥ 20 W stand. Wenn aufgrund einer Antennenfehlanpassung oder eines offenen Stromkreises in der nachfolgenden Stufe reflektierte Leistung auftritt, absorbiert/dämpft dieser 500-7300 MHz 20-W-Leistungsverstärker die reflektierte Energie, um die Leistungstransistoren in der vorhergehenden Stufe zu schützen.

Dieser zwischen zwei Leistungsverstärkerstufen eingefügte Leistungsverstärker kann die Rückflussdämpfung um 3–6 dB reduzieren, Reflexionen zwischen den Stufen reduzieren, Selbstoszillationen unterdrücken und die Isolation zwischen den Stufen verbessern.

20 W 500–7300 MHz Ultra-Breitband-Leistungsverstärker-Spezifikation (TC = 25 ℃)

NEIN.	Beschreibung	Symbol	Min	Typ		Max	Einheit	Bemerkung
1.	Betriebsfrequenz	BW	500			7300	MHz
2.	Eingangsleistung	Stift		0			dBm
3.	Ausgangsleistung CW	Psat	42.5	43		44	dBm	Kontinuierliche Welle
4.	Kraftgewinn	GP		43			dBm	@ Pin=0 dBm
5.	Ebenheit der Leistungsverstärkung	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Eingangsrückflussdämpfung	S11		-15			dB
7.	Betriebsspannung	Vdc	24	30		36	V
8.	Aktueller Verbrauch	A		2		3	A	@ Schmollmund=10~15W
9.	HF-Anschlusseingang		SMA, weiblich
10.	HF-Anschlussausgang		SMA, weiblich
11.	Gewicht			0.278		0.3	kg
12.	LängeBreiteHöhe		1056020			mm
13.	Maximale Eingangsleistung	PinMax	≤10			dBm

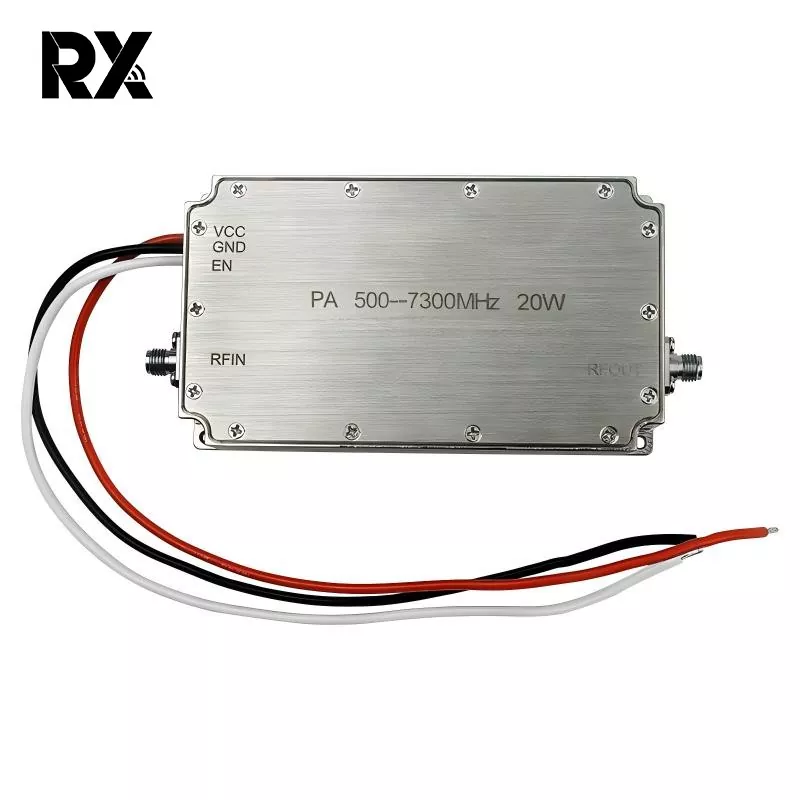

14.	Schnittstellendefinition	VDD	A1		24Vdc
		GND	A2		Boden
		Aktivieren	1		5V~Vdd:EIN 0V:AUS
	Gesamtdimension	Notiz: 1、 Die Gesamtabmessungen dienen nur als Referenz； 2、 Die Größe kann entsprechend den Anforderungen des Kunden entsprechend vergrößert oder verkleinert werden. 3、 Die Positionen der Eingangsschnittstelle, der Ausgangsschnittstelle und der Stromversorgungsschnittstelle können entsprechend den tatsächlichen Bedürfnissen der Kunden geändert werden;
	Gesamtdimension

Leistungskurven (tatsächlich gemessene Proben, 25 °C, 28 V)

Frequenz	Eingang	24V			30V			36V
(MHz)	(dBm)	Schmollmund(dBm)	Ich(A)	η(%)	Schmollmund(dBm)	Ich(A)	η(%)	Schmollmund(dBm)	Ich(A)	η(%)
500	0	39.8	1.37	29,04 %	41.39	1.58	29,06 %	42.6	1.74	34,86 %
600	0	40.9	1.3	39,43 %	42.65	1.52	40,37 %	43.95	1.78	46,50 %
700	0	40.99	1.33	39,35 %	42.89	1.55	41,84 %	44.1	1.85	46,31 %
800	0	41.3	1.4	40,15 %	43.23	1.62	43,29 %	44.7	1.79	54,96 %
900	0	41.4	1.5	38,34 %	43.35	1.71	42,16 %	44.85	1.91	53,31 %
1000	0	41.4	1.52	37,84 %	43.38	1.74	41,72 %	44.87	1.94	52,73 %
1100	0	41.8	1.62	38,93 %	43.67	1.84	42,18 %	45	2.02	52,18 %
1200	0	41.88	171	0,38 %	43.6	1.92	39,77 %	44.75	2.07	48,07 %
1300	0	41.8	1.75	36,04 %	43.52	1.98	37,86 %	44.66	2.136	45,63 %
1400	0	41.76	1.69	36,97 %	43.43	1.9	38,65 %	44.63	2.059	47,01 %
1500	0	41.65	1.66	36,70 %	43.23	1.85	37,91 %	44.31	1.97	45,65 %
1600	0	42	1.71	38,62 %	43.61	1.92	39,86 %	44.6	2.038	47,17 %
1700	0	41.88	1.73	37,13 %	43.45	1.95	37,83 %	44.4	2.06	44,57 %
1800	0	41.75	1.73	36,04 %	43.34	1.98	36,33 %	44.33	2.1	43,02 %
1900	0	42	1.74	37,95 %	43.57	1.95	38,89 %	44.6	2.1	45,78 %
2000	0	42.3	1.81	39,09 %	43.96	2.06	40,27 %	44.89	2.26	45,47 %
2100	0	42.4	1.83	39,57 %	44	2.11	39,68 %	44.93	2.33	44,52 %
2200	0	42.3	1.78	39,75 %	43.84	2	40,35 %	44.82	2.24	45,15 %
2300	0	42.4	1.88	38,52 %	43.96	2.02	41,07 %	44.88	2.22	46,19 %
2400	0	42.4	2	36,20 %	44	2.16	38,76 %	44.69	2.39	41,07 %
2500	0	42.4	2.12	34,15 %	43.9	2.38	34,38 %	44.56	2.7	35,28 %
2600	0	42.2	2.15	32,16 %	43.6	2.39	31,95 %	44.1	3	28,56 %
2700	0	42.3	2.15	32,91 %	43.94	2.72	30,36 %	44.7	3.16	31,13 %
2800	0	42.2	2.04	33,90 %	43.96	2.55	32,53 %	44.83	2.96	34,24 %
2900	0	41.9	1.99	32,43 %	43.71	2.39	32,77 %	44.68	2.7	36,27 %
3000	0	42.2	1.94	35,64 %	43.97	2.25	36,96 %	45.11	2.46	43,95 %
3100	0	41.85	1.97	32,38 %	43.66	2.17	35,68 %	44.68	2.29	42,76 %
3200	0	41.95	2	32,64 %	43.7	2.3	33,97 %	44.81	2.24	45,04 %
3300	0	41.88	2.15	29,88 %	43.58	2.38	31,94 %	44.66	2.2	44,31 %
3400	0	41.74	2.18	28,53 %	43.54	2.42	31,12 %	44.64	2.3	42,18 %
3500	0	41.42	2	28,89 %	43.28	2.43	29,19 %	44.34	2.44	37,11 %
3600	0	41.22	2	27,59 %	43.17	2.44	28,35 %	44.31	2.52	35,68 %
3700	0	40.92	2	25,75 %	42.88	2.34	27,65 %	44	2.62	31,96 %
3800	0	40.79	2.17	23,03 %	42.51	2.43	24,45 %	43.63	2.52	30,51 %
3900	0	41.15	2.15	25,26 %	42.8	2.43	26,14 %	43.84	2.52	32,02 %
4000	0	41.58	2.09	28,68 %	43.1	2.41	28,24 %	44.11	2.59	33,16 %
4100	0	41.72	2.04	30,35 %	43.52	2.39	31,37 %	44.1	2.59	33,08 %
4200	0	41.8	1.88	33,55 %	43.22	2.22	31,52 %	44.1	2.57	33,34 %
4300	0	42.13	1.92	35,44 %	43.59	2.21	34,47 %	44.4	2.58	35,58 %
4400	0	41.87	1.97	32,53 %	43.38	2.2	33,00 %	44.26	2.45	36,28 %
4500	0	41.73	2	31,03 %	43.31	2.19	32,62 %	44.2	2.47	35,50 %
4600	0	40.96	2	25,99 %	42.77	2.18	28,93 %	43.73	2.48	31,73 %
4700	0	40.49	2.01	23,21 %	42.3	2.1	26,96 %	43.35	2.43	29,67 %
4800	0	41.18	1.98	27,61 %	42.9	2.14	30,37 %	44.1	2.36	36,31 %
4900	0	40.46	2	23,16 %	42.23	2.15	25,91 %	43.4	2.22	32,85 %
5000	0	40.91	2	25,69 %	42.6	2.13	28,48 %	43.83	2.25	35,78 %
5100	0	40.64	2.14	22,56 %	42.3	2.25	25,16 %	43.52	2.23	33,62 %
5200	0	40.78	2.25	22,16 %	42.44	2.42	24,16 %	43.63	2.35	32,72 %
5300	0	40.91	2.21	23,25 %	42.52	2.41	24,71 %	43.65	2.52	30,65 %
5400	0	40.92	2.32	22,20 %	42.57	2.54	23,72 %	43.64	2.52	30,58 %
5500	0	41.28	2.32	24,12 %	42.91	2.53	25,75 %	43.87	2.64	30,78 %
5600	0	41.31	2.32	24,28 %	43	2.52	26,39 %	44.04	2.62	32,25 %
5700	0	41.51	2.34	25,21 %	43.28	2.55	27,82 %	44.27	2.64	33,75 %
5800	0	41.62	2.35	25,75 %	43.3	2.57	27,73 %	44.26	2.67	33,29 %
5900	0	41.13	2.32	23,30 %	42.9	2.49	26,10 %	43.92	2.58	31,86 %
6000	0	41.27	2.33	23,96 %	43	2.5	26,60 %	43.03	2.57	26,06 %
6100	0	41.11	2.35	22,89 %	42.78	2.51	25,19 %	43.75	2.58	30,64 %
6200	0	40.64	2.28	21,18 %	42.23	2.45	22,74 %	43.14	2.49	27,59 %
6300	0	41.15	2.24	24,24 %	42.71	2.41	25,81 %	43.54	2.46	30,62 %
6400	0	41.06	2.2	24,17 %	42.71	2.38	26,14 %	43.33	2.46	29,17 %
6500	0	40.67	2.18	22,30 %	42.27	2.34	24,02 %	43.11	2.43	28,07 %
6600	0	40.67	2.2	22,10 %	42.29	2.37	23,83 %	43.17	2.49	27,78 %
6700	0	40.62	2.18	22,05 %	42.33	2.35	24,26 %	43.19	2.49	27,90 %
6800	0	40.95	2.2	23,57 %	42.47	2.37	24,84 %	43.36	2.521	28,66 %
6900	0	40.66	2.15	22,56 %	42.28	2.35	23,98 %	43.18	2.53	27,40 %
7000	0	41.28	2.12	26,39 %	42.91	2.34	27,84 %	43.75	2.51	31,49 %
7100	0	40.73	2.04	24,16 %	42.34	2.27	25,17 %	43.42	2.45	29,90 %
7200	0	41.15	1.98	27,42 %	42.85	2.52	25,50 %	43.92	2.39	34,39 %
7300	0	41	1.88	27,90 %	42.74	2.12	29,55 %	43.68	2.31	33,67 %
